电源管理芯片

前言

常规各引脚符号说明

一、UC3842

3842电源管理芯片8个引脚说明：1脚输出端；2脚反相输入端；3脚电流检测输入端；4脚内部振荡器定时端；5脚接地端；6脚信号输出端；7脚供电端；8脚电压基准输出端。

1号引脚为误差放大器的输出端，它通过与2号引脚之间接有的阻容元件反馈网络，控制误差放大器的增益；

2号引脚为误差放大器的反相输入端，它的作用是采样反馈的输入，通过对输出电压采集后输入到此引脚，通过比较之后调整输出脉宽控制输出电压或者电流；

3号引脚为电流检测输入端，它通过采集串接在开关管回路中电流采样电阻的电压，才检测流过开关管的电流。当电流升高时，采样电阻上的电压升高，当上升到一定值时(1V)芯片会关断输出，保护开关管及其他外围电路；

4号引脚为内部振荡器的定时端，通过此引脚外接的阻容元件的参数，改变芯片的振荡频率。使用时定时电阻连接此引脚后接地，定时电容连接此引脚后，另一端连接到基准电压；

5号引脚为接地端；

6号引脚为驱动外部开关管的信号输出端，这个引脚为驱动信号输出，用来控制外接开关管的导通与截止，芯片内部为三极管构成的图腾柱结构，这样可以有效提高驱动能力；

7号引脚为供电端；启动电压16左右

8号引脚为芯片内部电压基准输出端，它可以输出5V的基准电压，可以给外部电路提供电压基准，并且有一定的带负载能力，可以给外部电路中的小功率元件供电。

根据UC3842引脚功能特性，该芯片在正常工作时，引脚7与引脚5间会有10-30V之间的工作电压，
8脚输出5V左右的基准电压
此外，其它引脚也有电压，但很小。 这样一来，我们通过引脚就可以
确定该芯片是否正常工作。

一、3843

3843芯片引脚名称与功能及维修关键
3843芯片常见于一些开关电源中，也会用于驱动焊机送丝电机，他的引脚和3842一样，
1脚内部放大器输出，
2脚电压反馈输入，
3脚电流检测保护，
4脚RT/CT端，
5脚接地，
6脚输出，
7脚供电端，
8脚5V基准电压输出，
3843的特点：启动电压8.5V,启动后的工作电压7.5-30V,最高占空比96%，

其维修的关键点：8脚为5V基准电压输出，如果芯片通电，这脚没有5V输出，则芯片坏， 3脚保护，当3脚外部输入电压大于1V时3843关闭输出，4脚产生锯齿波，如果4脚没有锯齿波，3843也没有输出。

3843各引脚名称和功能见附图

二、UC3845

前言
本人于近期在项目中用到开关电源，故深入探索了开关电源的制作，在这里简单分享一下使用UC3845制作的开关电源，以控制电源的通断。
一、UC3845芯片介绍
先介绍UC3845芯片的特点和功能使用。
UC3845是高性能固定频率电流模式控制器，专为离线和直流至直流变换器应用和设计，它内部具有振荡器、能进行精确的占空比控制、温度补偿参考、高增益误差放大器、电流取样比较器和大电流图腾柱式输出，可以说是驱动功率场效应管（MOSFET）的理想器件。其管脚图如下。
在这里插入图片描述
UC3845有低压锁定门限，即当它的供电电源低于等于10V时，停止输出；当大于10V时，才能使得正常输出（典型值为16V通，10V断）。电流模式工作到500KHZ。
现在对他的引脚进行介绍。（这个芯片手册上也有）。
1-COMP：补偿端。该管脚是内部误差放大器的输出端，可用于环路补偿
2-VFB ：电压反馈端。该管脚是误差放大器的反相输入端，通常通过一个电阻连至开关电源输出。这个端反馈的电压值超过2.5V就会停止输出。
3-ISENSE：电流取样端。脉宽调制器使用该端反馈的电压信息中止输出开关的导通。通常会在MOS管的源级接个电流采样电阻。如果该端反馈的电压值超过1V，则停止输出。
4-RT/CT ：这个主要是外接一个电阻R和一个电容C，调整输出频率，以及最大输出占空比，
F=1.72/(RT*CT)。
5-GROUND：地端。

6-OUTPUT：输出端。可直接驱动功率MOSFET管，输出高达1A的电流。当VCC小于芯片开的阈值，则没有任何输出。在达到50%的占空比的时候，输出频率为振荡器的一半。
7-VCC ：电源端。当VCC小于芯片开的阈值，则没有任何输出。
8-VREF ：参考输出端。该管脚为4脚的电容提供充电电流。
二、实际电路 本次项目所用到的电路如图所示：
在这里插入图片描述
C4和R3组成小型RC滤波器抑制开关瞬变。
R1和C1组成振荡电路。C2为滤波电容
R7为电流采样电阻。
本次项目中，VFB管脚通过一个电阻和电源相连，然后这个管脚用STM32ADC去采集电压值。并显示实际输出电压。
图中电感和MOS管的漏极接一个变压器，以控制他的输出电压。
COMP，由两个三极管驱动，主要是为了让单片机软件控制输出。当CONTROL为高时，UC3845可以正常输出。
工作过程如下：
首先软件把CONTROL端设置为高电平，Q导通，Q2截止，然后COMP就没有和地连接。另外还要使得VCC的工作电压超过10V，这个时候UC3845开始有输出，当开关电源的电压升至一定电压时，使得电压反馈电阻端上的电压大于2.5V，则UC3845停止输出，因为电阻与VFB相连（图上没有画出）。因为是程序控制，程序每次循环执行，每次都升到一定的电压就停了，这样的动态平衡就给人看到的现象就是输出固定的电压。
使用该电路可以轻而易举地想升压。但是要注意供电功率。有任何不对的地方请多多指教

三、TL494

四、7805三端稳压芯片的引脚图和参数及作用

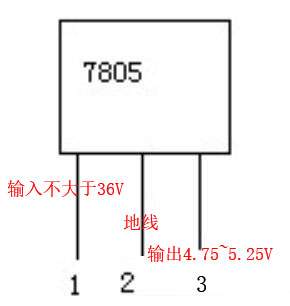

图2：7805引脚图
7805三段稳压芯片的外形与普通三极管极为相似，只有三条引脚输出，分别是输入端、接地端和输出端。

2、7805引脚参数
封装形式：TO-220
输入电压：不大于36V
输出电压：4.75V--5.25V
输入输出压差：2v
PIN：IGO
Iout(A):1.5

3、7805稳压芯片的作用
7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，使其性能很稳定，可以实现1A以上的输出电流。器件具有良好的温度系数，产品的应用范围很广，可以运用本地调节来消除噪声影响，解决与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。7805三端稳芯片最大的作用是将电压进行降压处理，并稳定为某一固定的值后输出。
注意：常见的三端稳压块分为正电压稳压块和负电压稳压块两种，正电压的有78系列、负电压的有79系列，两个系列不能互换使用，在选用时不要弄混。
